产品名称:ME60 多业务控制网关
产品编号:N201442718291
更新时间:2014-4-27
一、产品概述
ME60是华为公司推出的系列化多业务控制网关产品(即BRAS),主要应用在宽带城域网或IP/MPLS核心网接入边缘位置,以及园区网核心位置。 ME60基于2T平台设计,作为高性能的业务管理和支撑平台,能充分满足各种业务运营模式的需求。灵活的板卡配置可满足不同客户对于端口的要求。业界******的480G容量的板卡和配置灵活的******可达160G的大容量NAT单板,全面满足客户从IPv4向IPv6平滑演进各阶段需求。承载多业务的同时,独创的热备技术能够保证各项重要业务平稳可靠的运行。基于ME60及相应的解决方案,可以构建智能化的可达电信级别的IP网络。一体化的设计和部署能够大幅度的降低宽带数据网中多业务运营的网络建设成本和运维成本。
二、产品特点
1. 领先的性能
ME60基于2T平台设计,为客户网络的长期演进提供了坚实的基础。可支持高达480G容量的单板、1000万的海量路由表能力,160G CGN业务单板、支持多达256K并发用户数,满足客户宽带业务快速增长的需求,为客户的网络演进提供了坚实的基础。
2. 全业务承载,精细化运营管理
基于一体化设计理念,ME60做为统一的用户接入与管理平台,全面支持IPOX、PPPoX、802.1x、web认证等多种业务接入能力。
ME60多业务管理提供了统一的实现平台。支持DAA对用户接入业务访问目的地址的差别进行管理,可以将用户的内外网流量区分开来、并按照不同的费率级别计费,保证本地客户的运营收入。随着语音、视频等网络应用的多样化,客户对网络带宽的需求也越来越多样化, 在用户有带宽调整需求时,可以采用BOD自助选取。系统可依据用户业务策略动态调整在线业务的带宽、优先级、计费方式,实现各种宽带增值业务的灵活提供。
3. 卓越与可靠的用户体验
ME60产品支持用户接入功能,每槽位上线速度可达300个用户每秒。整机上线速度可达1200用户每秒,大容量的NAT单板会话建立速度可达2M会话每秒,保证了用户体验。
多级可靠性设计保证业务平稳可靠的运行:
设备级:
ME60采用了控制平面和交换平面相分离的架构,独立的总线系统,完全独立的控制通道和转发通道,同时采用分布式硬件转发,各关键部件均支持冗余热备份和热拔插。
网络级:
软件基于华为高可靠性的VRP® 路由平台,提供了丰富的可靠性,如支持BFD、RRPP、VRRP、NSF、NSR、FRR等技术。另外,ME60还支持通过跨板trunk技术进行链路保护,构筑端到端的高可靠性保护的稳固网络。
业务级:
ME60依靠独创的热备份技术,能够支持PPPoE,IPoE,L2TP,组播,CGN NAT等业务热备份,保护倒换过程用户不用重新拨号,业务“零”中断。
4. 投资保护,平滑演进
ME60支持丰富的策略协议COA、Diameter和COPS,业务对接能力强,网络适配性好。ME60支持从64Kbps到100Gbps各种速率接口,能充分满足广大公众用户、中小企业用户Multi-play业务的开展。低速接口兼容传统业务,利旧现网设备,可以保证客户从传统低速网络向高速IP网络平滑演进,保护客户投资。
ME60支持丰富的IPV6用户接入方式,支持丰富的IPv6网络路由能力。灵活的大容量NAT单板支持NAT44,NAT64,DS-Lite,L2NAT,满足网络不同发展阶段,有效节省了用户的投资和维护成本,为IPv4向IPv6过渡提供了全面解决方案。
5. 持续引领全球BRAS市场
根据OVUM 2012年报告,华为BRAS全球份额持续第一。
ME60产品已在全球领先的学校、广电以及运营商中广泛应用并占据绝对份额,如南京大学、南开大学、湖北工业大学等校园客户,吉视传媒、江苏有线、陕西广电、安徽广电等广电行业客户,以及中国电信、中国联通、中国移动、意大利Vodafone等全球运营商。

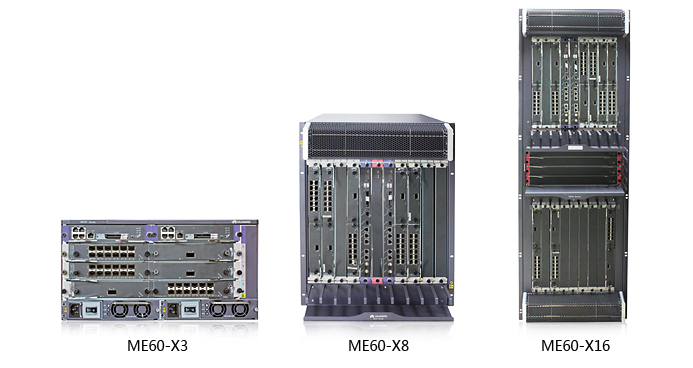

属性 |
ME60-X16 |
ME60-X8 |
ME60-X3 |
交换容量 |
25.2Tbps |
12.58Tbps |
1.08 Tbps |
转发性能 |
11520Mpps |
5760Mpps |
540Mpps |
槽位数 |
22个,其中16个业务线路板槽位,2个主控板槽位,4个交换网板槽位 |
11个,其中8个业务线路板槽位,2个路由交换板槽位,1个交换网板槽位 |
5个,其中3个业务线路板槽位,2个主控板槽位 |
外形尺寸 (W×D×H) |
442mm×650mm×1420mm(32U) |
442mm×650mm× 620 mm(14U) |
442mm×650mm×175 mm (DC 4U) |
******功耗 |
13700W |
7100W |
1070W(AC) 920W(DC) |
满配重量 |
316kg |
155kg |
42kg (DC) 52kg (AC) |
接口类型 |
OC-192c/STM-64c POS |
||
BRAS |
用户接入协议: PPPoE、PPPoEoA、PPPoA、IPoE、IPoEoA、802.1X、ND接入等 |
||
L2TP |
会话数:******64K/槽位,******128K/整机 |
||
IPv4 |
支持Static routing 、RIP、OSPF、IS-IS、BGP-4等路由协议,所有端口在路由振荡等复杂路由环境下线速转发。 |
||
IPv6 |
全面支持IPv4和IPv6双协议栈; |
||
MPLS/MPLS VPN |
支持MPLS TE,支持MPLS/BGP VPN,符合RFC2547bis协议; |
||
二层特性 |
支持IEEE 802.1Q, IEEE802.1ad, IEEE 802.1D, IEEE 802.1w, IEEE 802.1s等相关协议, 支持VLAN聚合(Supper VLAN)、支持基于MAC地址和端口的过滤列表、支持1483B。 |
||
可靠性 |
采用无源背板设计;路由处理模块、交换网、电源等关键部件冗余备份,整机没有单点故障; |
||
QoS |
完善的HQoS机制。每线路板可提供先进调度和拥塞避免技术;提供精确的流量监管和流量整形功能;提供定义复杂规则的功能,支持流细粒度鉴别。 |
||
DAA |
ME60支持DAA(Destination Address Accounting,目的地址计费)功能,能协助客户实现IP网络按照目的网段区分业务、分别计费的精细化运营功能。 |
||
组 播 |
支持IGMP v1/v2/v3协议,支持静态组播配置,支持PIM-DM/SM/SSM、MSDP、MBGP组播路由协议;支持组播CAC;支持多个组播协议间的互操作性;支持组播策略处理,包括组播路由协议和组播转发的策略处理,支持组播QoS;提供交换网和线路板两级组播复制功能,达到最优的组播效能。 |
||
安全性 |
支持ACL报文过滤,支持URPF,支持GTSM,支持DHCP Snooping,支持防ARP攻击、防DOS攻击,支持MAC地址限制、MAC与IP绑定;支持SSH、SSH v2。 |
||
环境要求 |
长期工作温度:0~45°C |
||
短期工作温度:-5~55°C |
|||
长期工作湿度:5%RH~85%RH |
|||
短期工作湿度:0%RH~100%RH |
|||
工作海拔高度:≤3000m |
