乐昌有线数字电视综合业务平台
发布时间:2012-11-26 10:59:34



    乐昌有线数字电视综合业务平台的建设是根据本地的实际情况,从节约投资和最大共享资源的原则出发,充分依托广东省广播电视股份有限公司有线数字电视平台及韶关市数字电视平台的各种资源,对乐昌现有有线电视进行整体转换以满足乐昌广播电视业务和各种增值业务的发展。
    乐昌数字电视综合业务规划播出100套标清数字电视节目(包括60套基本包节目、40套付费包节目)、10套高清数字电视节目(包括9套基本包节目、1套付费包节目)、10套音频广播及1套数据广播业务,同时推出EPG广告业务。


1 基本包业务内容:


  ※16套中央标清数字电视节目;
  ※12套广东省及南方台标清数字电视节目;
  ※23套其他省或地区标清数字电视节目;
  ※9套本地自办及本地插播广告的标清数字电视节目;
  ※10套数字音频节目;
  ※9套中央、其他省或地区高清数字电视节目;
  ※1套数据广播。


2 付费包业务内容:


  ※40套标清数字电视节目
  ※1套高清数字电视节目


3 增值业务内容:


  ※ EPG广告



由我公司集成的项目内容包括:



一 信源接收与处理系统


1)信源接收与处理系统主要功能


(1)接收省SDH信号(基本包标清数字电视节目、音频广播节目),转为ASI码流;
(2)接收卫星信号(付费包节目、基本包高清及标清数字电视节目),转为ASI码流;
(3)接收QAM信号(韶关综合台、韶关公共台等),转为ASI码流;
(4)自办节目及本地插播节目编码,输出ASI码流。


2)接收省SDH下传数字电视节目


从省SDH网络中每一个下传的DS3码流,需要配置一个DS3接收设备进行接收,接口适配器提供一路DS3/ASI码流的解适配。根据乐昌市数字电视平台的业务规划,需接收16个码流。


3)接收卫星信号



二 信道传输系统


1)基于所有信源设备输入的节目资源、按照整体规划进行再复用,生成本地传输码流;
2)码率修整:根据实际情况,对输出码率进行适当修整,以节省带宽;
3)将EPG信息插入本地传输码流;
4)根据规划、配合CAS对本地传输流进行加扰,并插入EMM、ECM;
5)将本地传输码流进行QAM调制输出;
6)数字电视节目采集。



序号

节目性质

节目内容

节目数量

本地传输码流

1

基本节目包

中央台节目

16

10TS

广东省台及南方台

12

外省落地卫视节目

23

乐昌本地节目编码

1

插播广告节目编码

8

数字音频广播节目

10

Loader系统



数据广播

1

1TS

高清数字节目

9

5TS

2

付费节目包

标清付费数字电视节目

40

6TS

高清付费数字电视节目

1

1TS

3

EPG广告





1TS

4

24+2传输流备份





2TS

5

发展预留





2TS

合计规划:

28TS



乐昌有线数字电视能够和业务平台传输流规划



三 电子节目指南系统(EPG)


录入EPG信息(即节目单);SI-EPG的配置、播出;SI-EPG发送的控制与监测。



四 EPG广告系统


实现开机画面广告、主菜单广告、子菜单广告和频道信息切台、音量调整广告等。



五 综合业务运营支撑系统(BOSS)


所有服务器做1+1热备份,采用专用存储设备存放数据,多种的容灾备份措施,确保数据安全。可实现业务受理、客户资源管理、计费及帐务管理、产品管理、业务流程管理、客户服务管理、资源管理、授权管理、查询统计、系统管理等功能,并且通过接口实现与其他系统的互联,以实现相应的功能。与其相连的外部系统主要有:条件接收系统、节目播出管理系统、VOD系统、客服系统、金融系统、数字电视监管平台、其他数字电视SMS、宽带计费网关、宽带认证、可寻址系统等。



六 数据广播系统


实现一套本地数据广播的制作及播出。



工程实景图一览:

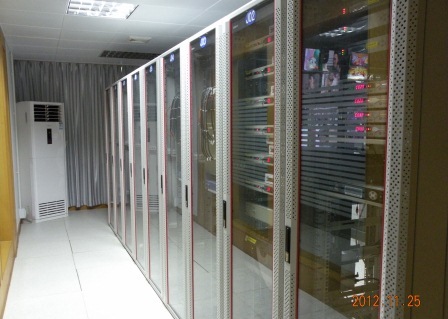

 美观整洁的整体效果

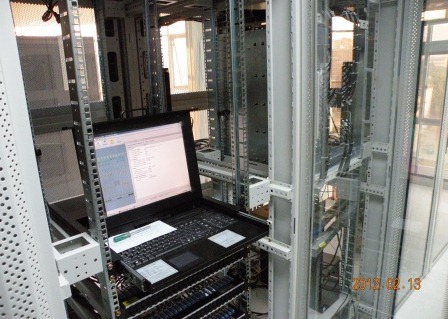

 数字平台KVM

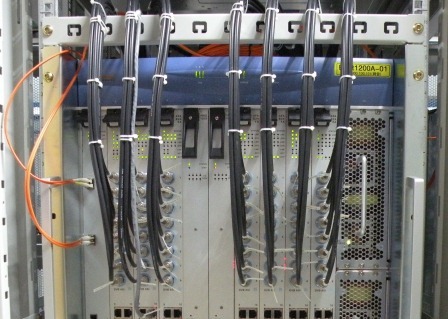

 传输系统复用机箱布线实景图

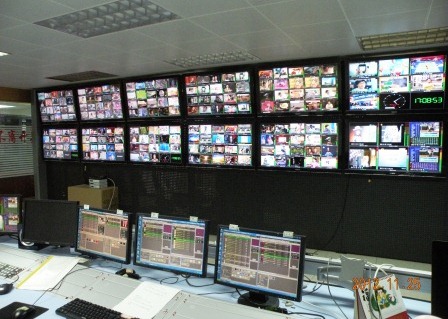

监控电视墙实景图

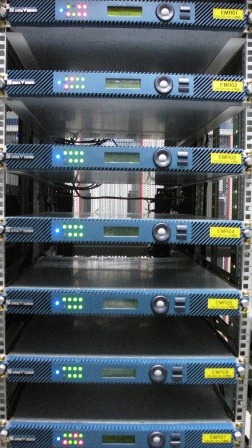

 信源设备

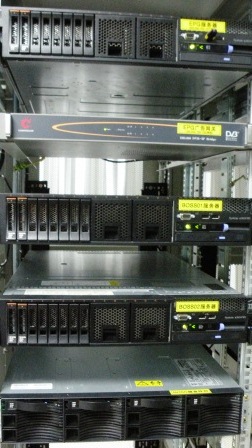

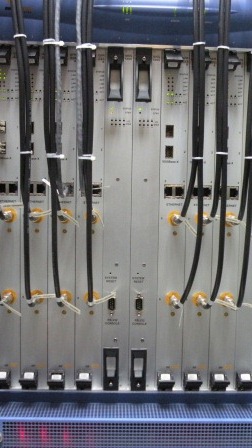

 EPG、BOSS等服务器    加扰、QAM调制设备
