中心机房配置1台LS7506E核心交换机、1块24端口千兆电接口板，再配置11台LS3600-28TP-SI（可提供24个百兆以太网口）；11台LS3600通过上行千兆电接口与LS7506E千兆电接口连接，而LS3600的24个百兆以太网口则通过光纤收发器连接至各光节点的S1516楼栋交换机，该配置可以满足264个光节点的以太网接入需求。另外，LS7506E富余的13个千兆以太网电接口可用作下辖各乡镇政府机关的以太网接入；同时，还有富余的5个业务板卡槽位，可在今后需要开展新业务时增加相应的业务板卡即可。

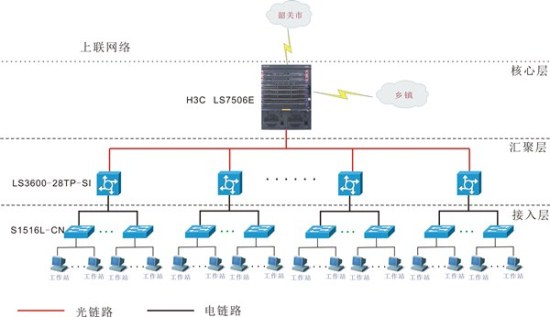

拓扑图：
