韶关市广播电视市区环网升级工程项目主要是在原有H3C S7500千兆环网基础上升级万兆环网，以满足韶关市广播电视市区主干环网业务增加的需要，同时保障主干环网的高可靠性、稳定性、高性能。

    在此次项目中配置3台H3C S7606交换机主机，配置4块电源、4块交换引擎、4块2端口万兆、4块0LT板卡，多余的1块电源、1块交换引擎、1块2端口万兆、1块OLT板卡用于三台交换机中核心单板的冷备份，用于保障当其中一台交换机的任一板卡出现问题而影响骨干网络。S7606提供780Gbps交换能力，提供492Mpps包转发速率，S7606整机总共提供8个插槽，2个引擎插槽6个业务插槽，同时支持RRPP技术，完全可以与前期7506R交换机组成自愈环，同时满足现有业务以及后期业务扩展需要。

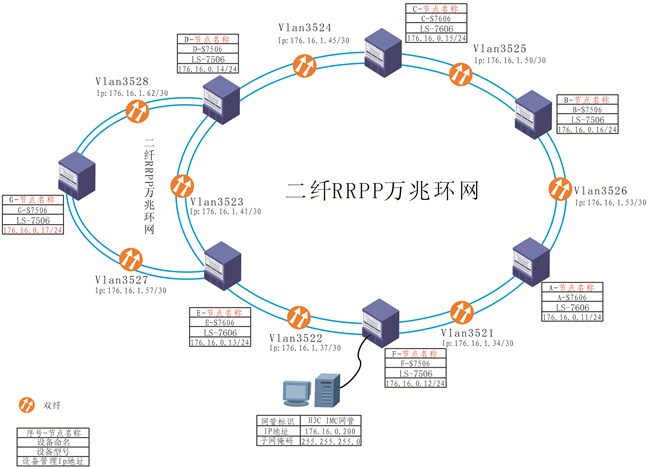

 网络拓扑结构：
