韶关平安网规划建设的监控点属于A2、A3级重点监控场所，由256摄像机（178个新建、78个为原有系统改造）组成的并具有一定的扩充能力和上下兼容的韶关市社会治安监控系统。实现韶关市城区部分重点区域24小时实时监控，提高韶关市城区治安防范、打击各种违法犯罪行为和处理突发事件的能力；为进一步提高全市社会治安管理水平、增强打击犯罪的能力添砖加瓦。


    本项目在韶关市局中心机房配置H3C S7500系列核心以太网交换机一台，核心交换机配置冗余电源以及OLT无源光网络终端板，另外在城区内的广电机房内配置H3C S7506R系列核心交换机共三台，用于实现本区域内的监控摄像头接入，各监控点通过无源光网络EPON将视频数字信号传送到机房S7506R，之后通过RRPP之间传输到市公安局。城区的各派出所监控中心目前可通过光纤收发器将视频信号从市局接入到派出所监控电脑上，在电脑上安装监控管理控制客户端，可实现软件解码，派出所可根据市局各前端视频信号并进行控制管理。


    前端接入时使用EPON接入，在整个韶关城区建立三个EPON接入点，分别部署在广电的B、D、F机房；通过在各机房部署H3C S7500系列交换机，通过EPON板卡的方式支持EPON。在路面部署分光器和ONU，前端模拟信号通过视频编码器转换成数字信号后通过ONU上传到机房OLT，并通过机房的网络交换机进入数字传输网络，进行存储或者实施调阅。


    对于其他三个机房对应的区域的EPON接入，可以先将光纤接入到各自的机房，然后通过镕纤后转到相应的临近设置有OLT的机房。

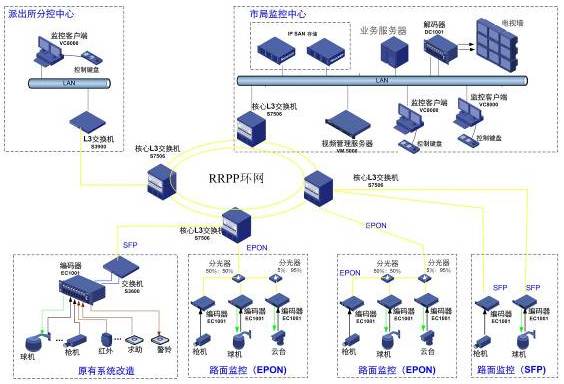

系统框图：
