惠东HFC网络规划设计
发布时间:2012-7-3 9:26:58



一、项目概述


    惠东县城区内的有线电视传输网络建设较早,目前惠东县城区内实际住户数量约70000户。城区原有光节点数量极少,且存在分布和布局上的限制,电缆传输部分级联的放大器级数多在5级以上,个别线路甚至达到10级以上。加上电缆老化、线路器材陈旧及带宽不统一等,导致设备调试困难,网络可靠性低、传输质量低,网络的承载能力已不能满足有线电视事业发展的需要。


二、网改设计工作


    继博罗县广播电视台HFC双向网络改造工程后,我司于2010年4月承接惠东县广播电视台HFC双向网络改造工程的设计工作。结合目前惠东县城区HFC网络现状,对现有主光缆路由、分支光缆路由、支干线电缆网、城市建设蓝图详细勘察,对桥梁、河道、街道、绿地等地表物体地理信息实地勘察,在对城区内住户信息实地普查统计和需求分析的情况下,设计人员将各类信息进行对比、分析和优化后进行规划设计的。


三、网改设计细则

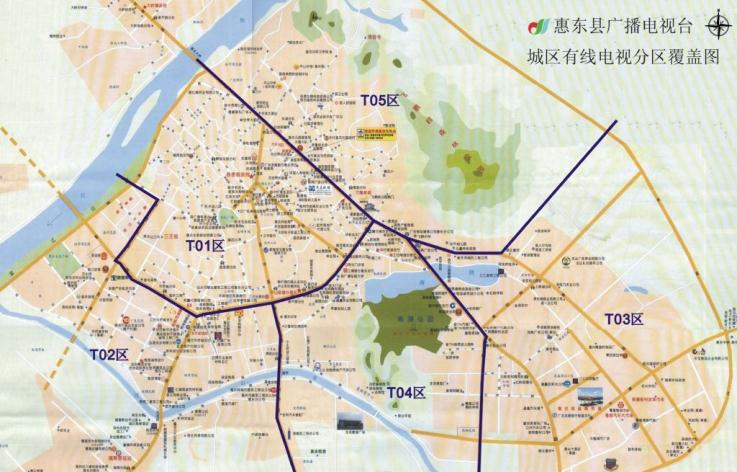

    1. 根据惠东县城区特点,划分为5个片区,并在文化中心、国际新城及百丘田(预留)建立三个分前端,以满足今后扩展的需求;

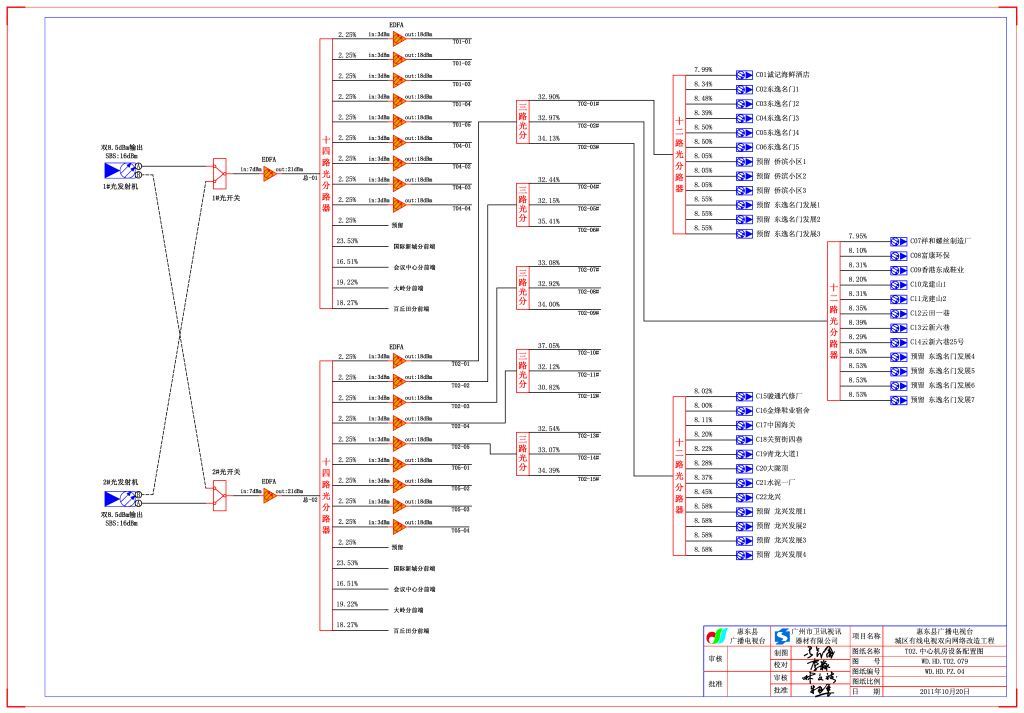

    2. 中心机房采用两台双8.5dBm输出1550nm光发射机,再配置两台光开关将两台发射机进行交叉连接,使两台发射机可互为主备,以保证光信号源的绝对安全;


    3. 为保证有线电视信号的不间断播出,分前端机房采用一台光开关将两路光信号进行连接,以保证光信号源的绝对安全;
    4. 每个光节点覆盖的住户数为100户左右;
    5. 光传输通道中规划4芯光纤到光节点;其中一芯用于电视信号的下传业务,一芯用于数据等多功能业务的交互式服务,二芯备用;
    6. 采取光到楼头(FTTB)的设计理念,光点后到用户端的电缆部份距离在100米左右;
    7. 个别地方(城乡结合部)可以考虑光点后延续一级放大器。光点后到用户端的电缆部份距离在200米左右。


    设计工作历时4个月,完成了近7万用户、860个光节点、共计951张A3图纸的设计工作。
