一、网络现状


    博罗县城域内的有线电视光纤传输网络始建于1998年6月，光设备工作带宽750MHz；下行有线电视信号选用的是1550nm波长传输方式；经过6年的发展变化，光节点光纤芯数由最初的4芯，光纤网络结构也由最初的星形结构，变为1～4芯光纤到光点的星形+树型的网络拓扑结构。
    1、现有光节点：城区29个、东郊35个及西郊31个光节点，由于原有光节点数量有限，且存在分布和布局上的限制，无法覆盖众多的住户。
    2、光节点后电缆传输部分级联的放大器级联数很多在5级以上，个别线路甚至达到10级以上。
    3、电缆部分使用的放大器工作带宽有47～550MHz和47～750MHz两种，品牌不一，带宽不一。
    4、网络中采用的分支分配器工作带宽多是5～550MHz、5～750MHz，新建网络需统一采用5～1000MHz。
    5、网络中应采用的野外防水型分支分配器多采用的是普通型，可靠性、安全性能极差。
    6、从前端机房出纤管道太少，大部分区域内无管道，线路可靠性、安全性较低。
    7、原光缆路由因电杆高度、强度、城建要求等原因，有些可以利用，有些只能放弃。
    8、原有光缆路由因临街商铺招牌将路由挡住或封死，可利用的路由不多，只得改动。
    9、跨街光缆、进小区光缆，需要提供管道图纸或重新进行顶管，费用高、施工难度大。
    10、有相当一部分必需借用私人民宅墙体敷设钢绞线和光缆以及安装光缆交接箱，与住户沟通协商困难较多。


二、实地勘察


    为达到设计方案尽可能的符合博罗县有线电视网络的实际情况、更大程度满足将来多种增值业务的发展需求，同时做到最大限度的节省投资，我方勘察设计人员对博罗县有线电视网络的原有主光纤路由、支光纤路由、桥梁、河道、街道、绿地等地表物体地理信息、城市建设蓝图、城区住户信息等多种信息进行实地普查、统计、分析，在此基础上后进行博罗县有线宽带综合信息网的规划设计。

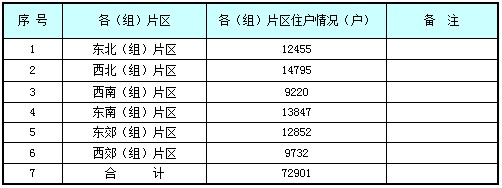

    住户信息勘察表：




三、规划设计


1、采用一级光传输网络
    采用一级光传输技术，用1550nm设备进行全网覆盖，以保证传输信号的质量等级。
2、光纤网络路由
    尽可能利用已有路由，以减少投资成本； 在新增主干光缆路由或新增支干光缆路由上，充分考虑到路由合理性、纤芯的冗余性、网络的可扩展性。

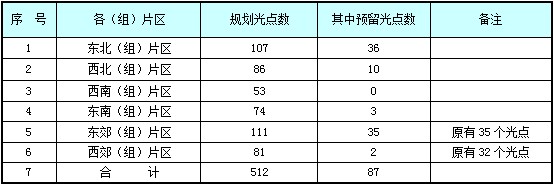

3、 光点分布规划
（1）每个光接点覆盖的用户数量应尽量控制在200户以内。
（2）采取光到楼头（FTTB）的设计理念，光点后到用户端的电缆部份距离尽量不超过200米。
（3）个别地方可以考虑光点后延续一级放大器。但光点后到用户端的电缆部份距离尽量不超过200米。
（4）光节点及光节点后的有源设备采用集中供电方式。







4、光纤网络结构：城区内采用全星形网络拓扑结构。
5、接收光功率：光节点接收光功率，按0～-2dB设计。
6、光接点纤芯数：4芯光纤到光节点。其中一芯用于电视信号的下传业务；一芯用于进行数据等多功能业务；二芯备用。

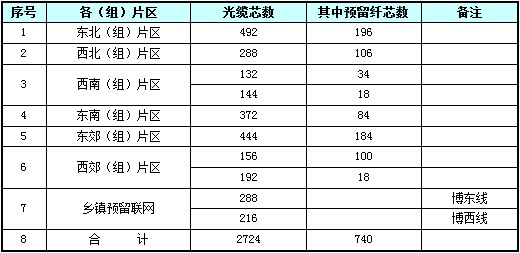

四、纤芯预留规划


   根据城市建设规划，在计划发展或扩容地段预留出足够的纤芯数量。做到芯数配置合理、出纤灵活、接入迅速。
1、群众文化娱乐场所，根据博罗广播电视台具体要求合理布纤。
2、城市规划建设中待发展区域，根据博罗广播电视台具体要求合理布纤。
3、根据需求预留广告投放纤芯。





五、集团用户纤芯规划： 满足政府机关、银行、工矿企业、大专院校等集团用户对光纤芯数的需求，同时应综合考虑新增用户的光缆需求。


六、系统设备安全：系统设备中的供电、避雷、接地等安全要求，参照 GB50200和 GB／T6510标准的规定执行。
