一、五华HFC网络和用户现状

    现场勘查是获取设计工作第一手数据资料的重要环节，利用专业的软件对这些资料进行汇总、整理、分析，是保证下一步中设计文件准确无误、切实指导施工和进行工程管理的基础，也是将来更好的进行网络资源管理的基础工作。


现场调查内容：


◎对原有光网络及电缆分配网的考察。

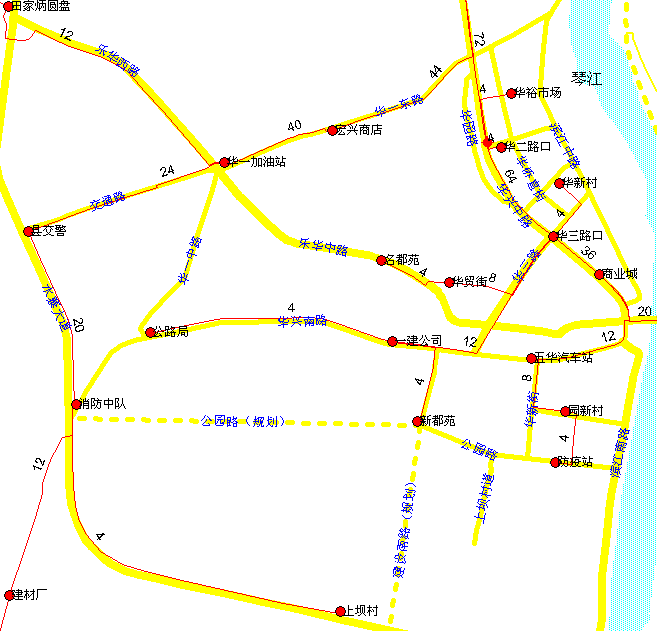

原光网络信息采集


◎对用户数量及分布的详细统计。

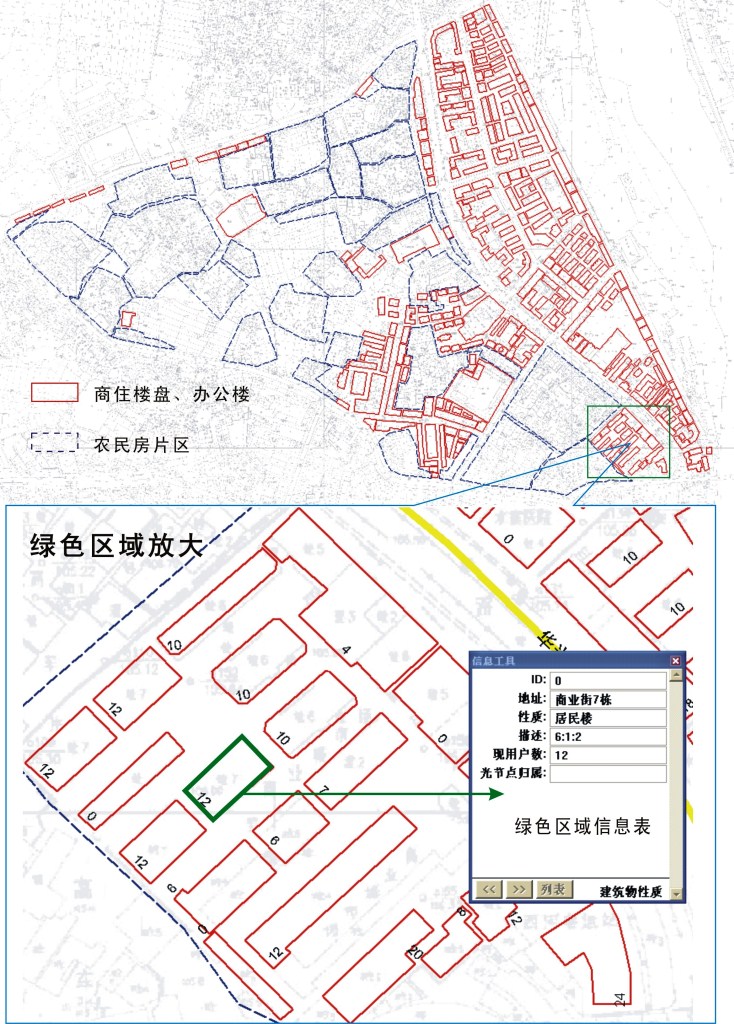

住户分布调查





特殊性质用户调查


◎ 待开发的地区：从网络设计前瞻性的角度出发，在设计时应充分考虑开发区将来的用户数量及性质以及这些地区将来会占用多少网络资源，为其作必要的网络接口资源预留，将来可以很方便的为其开通网络信号，而无需对整个网络作大的改动。


◎ 城中村：这些较为集中的农村住户在短时期内是不会有整体上的、大规模的变迁，但是目前用户数量较多，放大器级联数较大，需要考虑适当增加光节点以缓解目前网络不稳定、难维护的状况。


◎ 郊区：这些地区的跨度大，但用户比较少，但用户基本是集中在以村委为中心的小片区，这些小片区均分布在原有光网络主干线的两侧，这样，便可以根据其住户分布情况在这些小片区内适当的增设光节点，改善原光网络。当然，这些区域也存在少部分很凋零的用户，但由于这些用户基本没有除数字电视以外的其它业务需求，故从节省投资的角度出发，可沿用原电缆网覆盖。

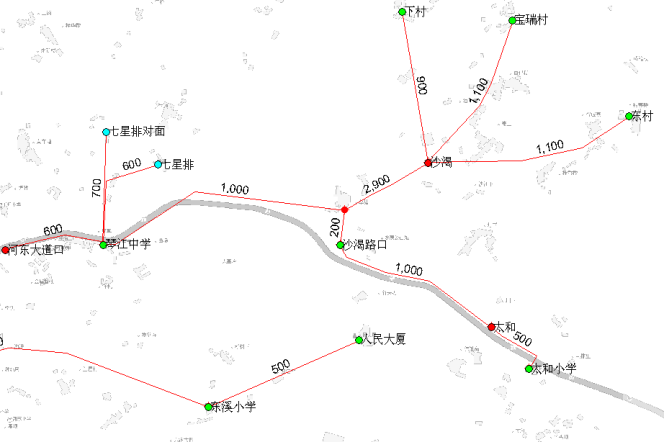

郊区勘查



二、网络设计


◎ 区域划分
    从网络管理与维护的角度出发，对整个城区划分为几个独立的小区域是相当必要的。由于各个区域是相互独立的，在施工时也可实行分片施工，而不会影响其他区域，同时，网络建成之后，可以实现网络分区管理，另外，一旦故障出现，影响面也比较小，且排除故障的效率也会大大提高。



◎ 网络拓扑结构的选择
    采用星型拓扑结构，星型拓扑结构是将每个光节点都和前端直接相接，即以前端为中心向四周辐射，形成星型状。星型结构采取光分配一次到位，光纤连接点少，光路全程损耗小；从传输质量来看，星型网络中的光分路器和光纤连接点少，因此减少了光分路器和连接器所引起的多重反射，有利于噪声和非线性指标的改善；从可靠性方面来看，星型网络中某一光纤开路，只影响该光纤所连接的用户，而不影响其它用户。


◎ 光纤路由的选择
    从方便施工、节省投资的角度出发，光缆路由根据实际的地理情况选距离较近的路径，尽量采用共杆、共缆的方式选择合适路线，注意减少在光缆主干线上频繁的开口。另外，五华城区原已建好部分杆路，如：高榕至布头路段、县中心机房至大坝里路段、县中心机房至商业城路段等，须考虑合理利用这些原有光缆路由，以节省投资，综合以上因素确定出合理的、切实可行的、经济的光缆路由走向。

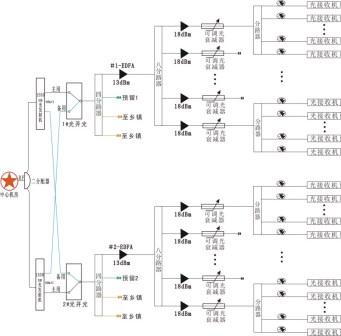

◎ 冗余设计



冗余设计


◎ 光节点的建设
    以200左右用户区域布置一个光节点，此区域应尽量避免跨越街道，以免给敷设电缆造成不利，光节点尽量设置在其服务区的中心位置，同轴电缆呈星型覆盖整个服务区，这样便可以有效控制放大器级联数；另外，光节点设置应便于取电和、维护方便，且不易受到外界影响甚至被破坏的地方。


◎ 纤芯配备和多功能预留
    鉴于城区与郊区之间的差别，纤芯的配置可分别考虑。城区住户密度大，并且这些地区用户对于双向网增值业务的需求也比较大；另外，城区发展也比较快，进行网络扩容的几率也相对郊区大的多，故城区每个普通光节点（覆盖普通居民用户的光节点）配备6芯较为适宜，一芯主用，一芯数据，一芯回传，三芯备用。郊区相对城区而言用户密度较小、发展也较缓慢、对于增值业务的需求也较少，从节省投资，避免资源闲置，这些地区的光节点配备4芯为宜，一芯主用，一芯数据，一芯回传，一芯备用。
    多功能预留主要包括专线数据网、视频监控、网络电话等，其服务对象主要是政府机关、企业、宾馆、医院、学校、公安、消防等，对于这些特殊用户，施工时根据设计中预留情况，在距离其最近的干线节点处预留2芯（一芯主用，一芯备用）光纤，待其需要开通专线业务时再从距其最近的节点处接入。
