一、现场勘查


    首先是现有用户数量及性质的调查，用户数量及片区用户密度直接关系到光节点的布置，其次不同性质的用户需要在设计时考虑是否为其增加光纤芯数以便以后开展相应的增值业务，如政府机关的电子政务网、学校的教育专用网，医院的医疗专用网，公安消防等的安防专用网，企业、宾馆所需的宽带数据网等等。

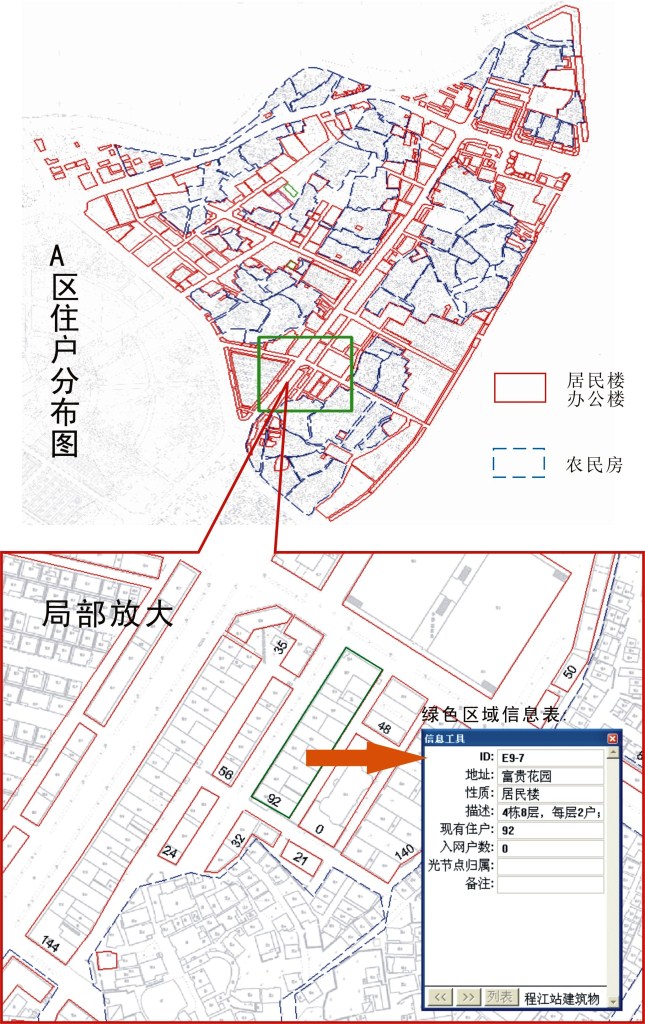

城区住户信息勘察

    其次是对原有光网络及电缆分配网的考察。在设计新网时要尽可能的利用原有光缆路由，再者在布点时，要充分考虑利用原有电缆分配网，这样可以有效减少投入，保护原有设备。




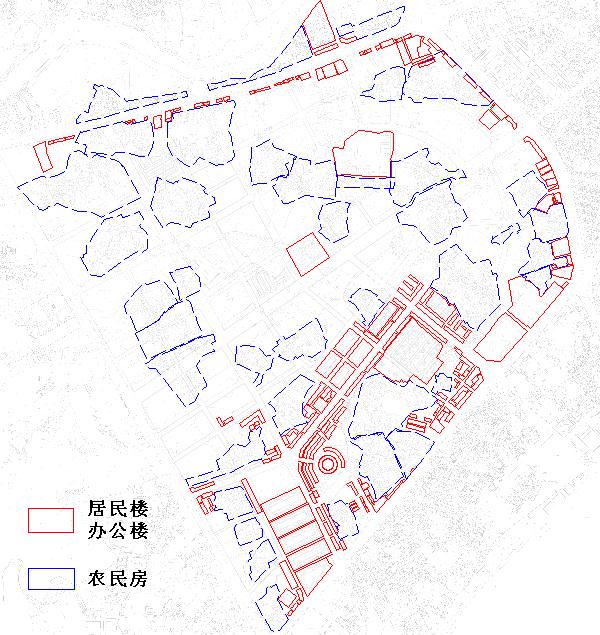

原有光缆线路勘察

    三是城区还有大面积待开发的地区，从网络设计前瞻性的角度出发，在设计时应充分考虑开发区将来的用户数量及性质，然后以分期的形式将其定为第二期的施工范畴，但是要在第一期工程设计施工时完成这些地区将来所需要的基础建设。

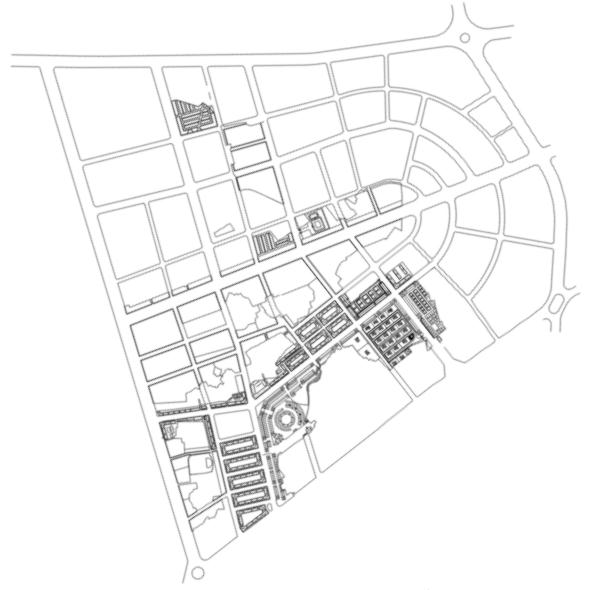

大新城规划图纸

    四是有部分“城中村”的特殊情况，这些较为集中的农村住户在短时期内是不会有整体上的、大规模的变迁，但是目前用户数量较多，放大器级联数较大，需要考虑适当增加光节点以缓解目前网络不稳定、难维护的状况。
    另外是延长线部分，这部分包括桃西、槐岗、南口、扶大、三大片等地区，这些地区的住户是最为分散的，地域跨度大，住户少，光节点也较少，并且这些地区的住户在短时期内对数据业务或其他增值业务的需求很小，所以从合理投资的角度出发，这些地区的一期工程可仅以改善目前有线电视信号传输质量、提高维护效率、减少维护成本为目的进行设计。


    结合以上住户统计及原有光节点和路由分布看，存在以下几个方面问题。首先是程江站覆盖区域内仅有的5个光节点带21000多的用户，每个光节点的负担都相当大，有的光节点甚至覆盖5000以上的用户，这样，如果某个光节点出现故障，立刻导致几千户的用户无法收看电视，影响面很大；另外，随着光节点负担大带来的另一个问题便是RF放大器级联数太大，部分线路达到20级左右，级联本身对传输信号的质量会有很大的损伤，同时存在很大的故障隐患，给网络维护造成很大的障碍，维护的成本也是相当高；另外原有光缆的纤芯配置也不科学， 部分缆段纤芯闲置太多，属于资源浪费，而有的光缆段则仅有一芯光纤，没有任何备份措施，一旦出现故障，恢复故障的时间就会很长，影响较大。


二、网络规划设计


1、区域划分


    不同城市区域，由于城市建设的进展和功能的不同，相应对光纤网络覆盖的密度和服务的要求有着明显的区别，以分区域的形式给整个网络设计带来很大的灵活性。
    从梅县城区地理特征及网络分期建设需求和网络投入使用后的维护等方面出发，将整个城区划分为五个区域，这五个区域在逻辑上是相互独立的区域，也就是说，某个区域或者是区域中的某个片区出现故障，不会影响到其他区域，并且在查找排除故障时也会有效的节省时间，缩短网络故障时间。并且在施工期间，可以保持大部分地区原有信号开通，这样分区域的改造，在施工的过程中，只有很小的范围会受到影响，同时在下一个区域施工时可以适当的利用从上一个区域施工时取替下来的原有网络硬件资源，也在一定程度上保护了原有资源。


2、网络拓扑结构

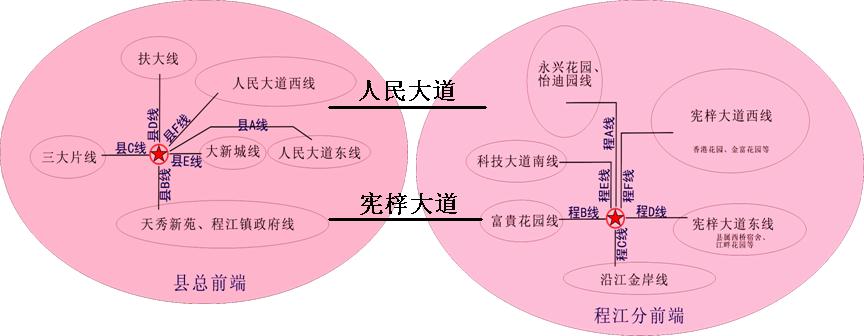

    结合梅县城区实际情况，选择一环两星的网络拓扑结构（如下图），在程江收费站设置分前端，选择经人民大道和宪梓大道敷设两条光缆主干线路，与县中心机房构成一个环网，当其中一条线路出现故障时，光开关立即将信号切换至另一条通道，使信号保持畅通，网络具有了一定的自愈功能，这样保证了程江分中心机房安全稳定的运行。并且市有线电视网络接入信号分别从邱云桥及梅州大桥两个方向引入，保证了县中心机房信号的可靠性。

一环两星拓扑结构


3、光纤路由


    从方便施工、节省投资的角度出发，光缆路由根据实际的地理情况选距离较近的路径，尽量采用共杆、共缆的方式选择合适路线，注意减少在光缆主干线上频繁的开口。另外须考虑尽量利用原有光缆路由，以节省投资，综合以上因素确定出合理的、切实可行的、经济的光缆走向路由。


4、冗余设计


    这里只对中心机房的核心设备：1+1热备份1550光发射机及环网备份作简单介绍。整个梅县城区的光网络信号均来自于这两台光发射机，每台发射机带两路光输出，其中一台一路主用直接进入1#光开关，另一路则进入2#光开关，作为其备用信号，另一台则相反，这样当其中一台光发射机出现故障时，光开关则自动切换至另一台发射机输入口，这样保证了整个网络信号的畅通。



1+1 热备光发射机设计


5、光节点的建设


    以200左右用户区域布置一个光节点，此区域应尽量避免跨越街道，以免给敷设电缆造成不利，光节点尽量设置在其服务区的中心位置，同轴电缆呈星型覆盖整个服务区，这样便可以有效控制放大器级联数；另外，光节点设置应便于取电和、维护方便，且不易受到外界影响甚至被破坏的地方。


6、纤芯配备和多功能预留


    根据梅县城区情况，每个普通光节点（覆盖普通居民用户的光节点）配备四芯较为适宜：一芯主用，一芯回传，一芯数据，一芯备用。
多功能预留主要包括专线数据网、视频监控、网络电话等，其服务对象主要是政府机关、企业、宾馆、车站、医院、学校、公安、消防等，对于这些特殊用户，需考虑在第一期施工时，在距离其最近的干线节点处预留2芯（一芯主用，一芯备用）光纤，待其需要开通专线业务时再从距其最近的节点处接入。


7、多样解决方案


    根据建设的不同区域和阶段，采用多样化的光纤网络解决方案，选取最优化的网络拓扑结构和设备配置方案。
