系统概况：

    为满足清远高清电视业务和高清互动增值业务的发展，清远市有线数字电视高清平台采用广东省网SDH下传的高清信号，需要实现12个传输流，完成至少24套高清数字电视节目的复用、加扰、调制和码率修整，并配置1+1冗余设备，实现12个频点的主备无缝切换。


配置方案：

    根据业务需要和招标文件用户需求表，清远市有线数字电视高清主备平台需要配置48个ASI输入口，24个TS流复用输出端口。详细设备配置方案描述如下：

（1）系统共配置2个BMR1200A机箱，每个机箱配置双电源、双主板，保证主要硬件实现1+1冗余热备份。其中1个BMR1200A机箱作为主机箱（设备安装编号为BMR01#），另外1个BMR1200A机箱作为备用机箱（设备安装编号为BMR02#）。两个机箱之间可以通过射频切换系统进行主备自动切换，实现系统平台1+1冗余备份。

（2）分别在BMR01#和BMR02#机箱中，配置一块GFG404千兆接口卡，通过GbE端口连接不同的机框和输出加扰或清流的IP传输流；配置三块AFA8-2-4XA ASI输入/输出端口卡作为24套高清数字电视节目（MPEG2格式）的输入并完成对输入节目的频道排列、复用、码率修整处理，按照每个频道2套节目，打包成12个传输流，（如果高清节目为H.264格式，按照每个频道3-4套节目打包成3-4个传输流,配置具有7-8个传输流容量供以后增加节目资源）；配置三块GFR222 QAM调制卡对码流加扰和QAM调制，复用、码率修整之后的传输流通过BMR的背板进行调度并送到GFR222A卡进行DVB同密加扰和QAM调制，每个机箱输出6路（共12个频点）QAM-RF信号至射频切换系统并送入原有混合器与原有数字电视信号混合后进入本地HFC网络。

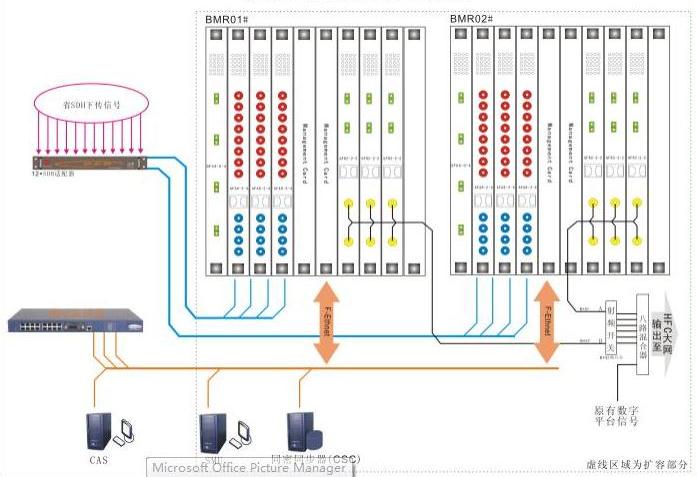

系统配置示意图：
