一、信源部分

    ①、广东省网络公司光纤骨干SDH网络和广东省微波中心无线SDH网络二路信号源均以ASI格式信号输送到韶关有线电视机房；
    ②、38台带有卫星信号输入和ASI输入/出接口的普通数字卫星接收机接收开锁节目；
    ③、12台带有双CI接口的专业卫星接收机接收付费节目；
    ④、3台高清卫星接收机用于接收3套高清信号；
    ⑤、11套自办节目：韶关综合、韶关公共、韶关购物、数字电视宣传频道、5套其他电视节目，2套自办立体声音频节目(9+2)需要编码。


二、信道部分

    ◇ 保留6套模拟电视节目，利用原有模拟前端设备；
    ◇ 55套基本电视节目及10套数字音频广播8个TS流；
    ◇ 选传外省卫视节目和付费电视节目14个TS流；
    ◇ 三套高清加6套标清3个TS流；
    ◇ 数据广播（省、市阳光政务、信息服务、生活指南网站信息等）2个TS流；
    ◇ 带外中文EPG 1个TS流；
    ◇ 股票信息1个TS流；
    ◇ 马赛克系统1个TS流；
    ◇ NVOD系统4个TS流（其中省2个TS流，本市2个TS流）；
    ◇ 8套时移电视节目1个TS流。


    首期规划共播出35个TS流，且数字电视节目部分每个TS流最少传输8套标清数字电视节目。


三、信道传输系统配置

    根据韶关市广播电视台首期建设目标要求，我方采用BIGBAND品牌设备搭建该传输系统，详细设备配置方案如下：
（1）BMR1200机箱配置
    主备系统共配置6个BMR1200机箱，BMR1200-1#、BMR1200-2#、BMR1200-4#、BMR1200-5#为复用机箱，BMR1200-3#、BMR1200-6#为调制机箱。BMR1200-1#与BMR1200-4#板卡配置完全相同；BMR1200-2#与BMR1200-5#板卡配置完全相同；BMR1200-3#、BMR1200-6#板卡配置完全相同。复用机箱BMR1200-1#、BMR1200-2#与调制机箱BMR1200-3#构成主系统，复用机箱BMR1200-4#、BMR1200-5#与调制机箱BMR1200-6#构成备系统，使用中两套系统实际是互为主备。
（2）复用板卡配置
    选用AFA8-2-4复用板卡来作为系统传输流的再复用器，AFA8-2-4复用板卡具备8个ASI输入端口、2个Fast-Ethnet端口及4个ASI输出端口，可支持8路ASI信号输入及4路传输流再复用处理。根据韶关市广播电视台的首期规划目标，本方案共配置18块AFA8-2-4复用板卡：BMR1200-1#、BMR1200-4#机箱各配置5块，BMR1200-2#、BMR1200-5#机箱各配置4块。这样，主备4个复用机箱可支持144路ASI信号输入、72路传输流再复用。由于BMR系统机箱之间的节目调度均是通过GigEthnet端口完成，在实际使用中可将主备系统中复用板卡的72个ASI输出口用作节目监控或节目采集等。
（3）加扰板卡配置
    选用GFR2-2-2加扰、调制板卡作为系统的加扰器和QAM调制器，GFR2-2-2加扰、调制板卡具备2个GigEthnet端口、2个FastEthnet端口及2个加扰调制输出端口；GigEthnet端口可用于各机箱之间的节目调度或节目的远程传输等，每个加扰调制输出端口可完成2路清流节目的加扰调制输出或4路清流节目的直接调制输出。根据韶关市广播电视台的首期规划目标，本方案共配置18块GFR2-2-2卡：4个复用机箱机箱各配置1块，调制机箱BMR1200-3# 、BMR1200-6#各7块。复用机箱内的加扰卡各完成4路清流节目加扰调制输出，同时为两个复用机箱各提供2个GigEthnet端口用于与加扰机箱的千兆连接；BMR1200-3#、BMR1200-6#调制机箱的7块GFR2-2-2卡可分别完成28路清流节目的加扰调制输出，这样，整个BMR主备系统可最多支持72路清流节目的加扰调制输出，满足韶关市广播电视台首期规划目标。
（4）IP QAM配置
    首期规划中包含有1个IP QAM频点，为此本方案配置一台Bigband BEQ6000,每台BEQ6000可提供6个槽位，首期配置一块BBQv6板卡，每块板卡具备2个RF输出口，每个端口可支持2个QAM频点输出，一块BBQv6卡可支持4个QAM频点。BEQ6000机箱具有4个SFP端口，通过千兆链路与任一调制机箱连接则可自由调度BMR平台内的传输流。
（5）SFP千兆端口配置
    从上文配置说明可以看出，BMR1200-1#、BMR1200-2#机箱主要完成节目输入、采集、传输流再复用等，BMR1200-3#则主要完成传输流的加扰调制输出，故两个复用机箱与加扰调制机箱需各有1条千兆链路连接，负责复用机箱与加扰机箱之间的节目流调度；同时，主用、备用两套系统采用“交叉连接”：BMR1200-1#、BMR1200-2#通过GigEthnet端口分别与备用调制机箱BMR1200-6#连接，BMR1200-4#、BMR1200-5#通过 GigEthnet端口分别与备用调制机箱BMR1200-3#连接，达到主备6个机箱内的节目均可自由调度，确保了整个系统的安全性；另外，BEQ6000与调制机箱之间需采用千兆连接；这样，整个系统共有9条千兆链路，共需9套SFP千兆端口。

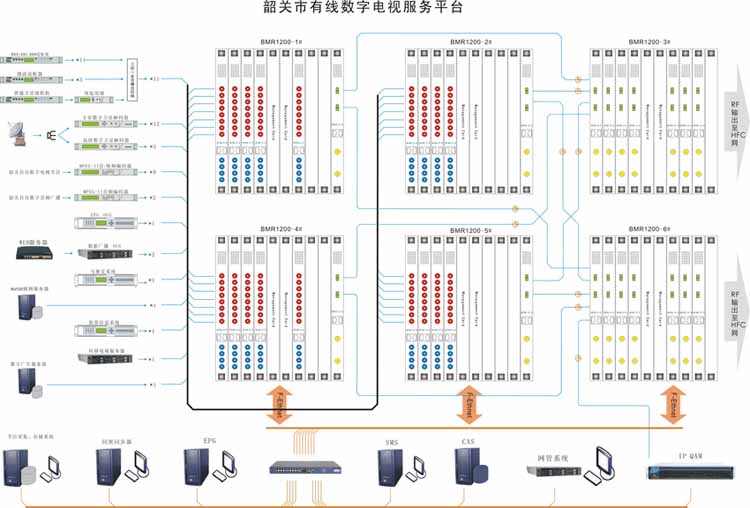

四、系统机构示意图
